Memahami Rangkaian Seri Paralel dalam Elektronika Dasar
- Atista Dwi zahra
- 1 day ago
- 7 min read
Pernahkah kamu memperhatikan bahwa ketika satu lampu di rumahmu padam, lampu-lampu lain tetap menyala? Atau pernahkah kamu penasaran mengapa lampu hias pada pohon natal bisa semuanya mati hanya karena satu bola lampu yang rusak? Jawabannya terletak pada pemahaman tentang rangkaian listrik, khususnya rangkaian seri dan paralel. Dua konsep dasar ini menjadi fondasi dari hampir semua sistem kelistrikan yang kita gunakan sehari-hari.
Dalam kehidupan modern, listrik sudah menjadi kebutuhan pokok yang tidak bisa dipisahkan. Dari bangun tidur hingga kembali tidur, kita bergantung pada berbagai perangkat elektronik yang semuanya membutuhkan aliran listrik. Namun, tahukah kamu bahwa cara komponen-komponen listrik tersebut dirangkai akan sangat menentukan bagaimana sistem bekerja? Mari kita pelajari lebih dalam tentang rangkaian seri dan paralel, dua metode penyusunan yang masing-masing memiliki karakteristik unik.
Mengenal Dasar-Dasar Rangkaian Listrik
Sebelum membahas lebih jauh, penting untuk memahami konsep dasar terlebih dahulu. Rangkaian listrik pada dasarnya adalah jalur atau lintasan yang memungkinkan arus listrik mengalir dari sumber tegangan ke berbagai perangkat atau beban. Bayangkan seperti sistem pengairan. Air mengalir dari sumbernya melalui saluran-saluran menuju berbagai tempat yang membutuhkan. Dalam rangkaian listrik, terdapat beberapa istilah penting yang perlu dipahami. Arus listrik (I) diukur dalam satuan ampere (A), yang menggambarkan seberapa banyak muatan listrik yang mengalir per detik.
Tegangan atau beda potensial (V) diukur dalam volt, yang bisa diibaratkan sebagai tekanan yang mendorong arus listrik untuk mengalir. Sedangkan hambatan (R) diukur dalam ohm (Ω), yang menggambarkan seberapa besar suatu komponen menghambat aliran listrik. Berdasarkan cara penyusunannya, rangkaian listrik dibagi menjadi dua jenis utama: rangkaian seri dan rangkaian paralel. Masing-masing memiliki cara kerja yang berbeda dan cocok untuk aplikasi yang berbeda pula.

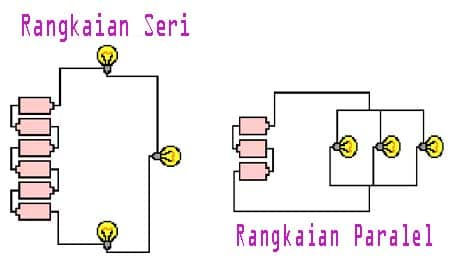

Karakteristik Rangkaian Seri
Rangkaian seri adalah susunan di mana komponen-komponen listrik dihubungkan secara berurutan atau berjajar dalam satu jalur. Bayangkan seperti kereta yang setiap gerbongnya terhubung satu per satu. Jika salah satu gerbong terlepas, keseluruhan rangkaian kereta akan terputus. Ciri khas dari rangkaian seri adalah arus listrik yang mengalir pada setiap komponen memiliki nilai yang sama. Hal ini karena hanya ada satu jalur untuk arus mengalir. Namun, tegangan yang diterima setiap komponen bisa berbeda-beda, tergantung pada hambatan masing-masing komponen. Inilah mengapa rangkaian seri sering disebut sebagai rangkaian pembagi tegangan.
Untuk menghitung hambatan total dalam rangkaian seri, kita cukup menjumlahkan seluruh hambatan yang ada. Rumusnya sederhana: R_total = R₁ + R₂ + R₃ dan seterusnya. Misalnya, jika ada tiga resistor dengan nilai 2 ohm, 3 ohm, dan 5 ohm yang dirangkai seri, maka hambatan totalnya adalah 10 ohm. Rangkaian seri memiliki beberapa keuntungan praktis. Pertama, pemasangannya sangat sederhana karena tidak memerlukan banyak kabel.
Kedua, biaya instalasi relatif murah. Ketiga, meskipun hambatan pada setiap beban berbeda, arus yang mengalir tetap sama di seluruh rangkaian. Namun, rangkaian seri juga memiliki kelemahan yang cukup signifikan. Yang paling mencolok adalah sifatnya yang sangat rentan terhadap kerusakan. Jika satu komponen rusak atau putus, seluruh rangkaian akan berhenti bekerja. Selain itu, lampu-lampu yang dipasang seri tidak akan menyala sama terang karena tegangan dibagi-bagi ke setiap lampu. Hal ini membuat penggunaan energi menjadi kurang efisien.
Karakteristik Rangkaian Paralel
Berbeda dengan rangkaian seri, rangkaian paralel menyusun komponen-komponen secara berderet atau bercabang. Setiap komponen terhubung langsung ke sumber tegangan yang sama. Ibaratnya seperti pohon dengan banyak cabang yang semuanya tumbuh dari satu batang utama. Pada rangkaian paralel, setiap komponen mendapatkan tegangan yang sama karena semuanya terhubung langsung ke sumber. Namun, arus yang mengalir pada setiap cabang bisa berbeda-beda, tergantung pada hambatan masing-masing komponen. Karena alasan inilah rangkaian paralel disebut sebagai rangkaian pembagi arus.
Untuk menghitung hambatan total dalam rangkaian paralel, rumusnya sedikit lebih rumit. Kita menggunakan formula: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ dan seterusnya. Menariknya, hambatan total dalam rangkaian paralel akan selalu lebih kecil dari hambatan terkecil dalam rangkaian. Ini berarti arus total yang mengalir akan lebih besar dibandingkan rangkaian seri. Keunggulan utama rangkaian paralel terletak pada keandalannya. Jika satu komponen rusak atau padam, komponen lain tetap bisa berfungsi normal.
Ini sangat penting untuk instalasi listrik rumah. Selain itu, semua lampu yang dipasang paralel akan menyala dengan tingkat kecerahan yang sama karena mendapat tegangan yang sama. Tentu saja, ada juga kelemahannya. Rangkaian paralel membutuhkan lebih banyak kabel, sehingga biaya pemasangan menjadi lebih mahal. Selain itu, arus yang mengalir pada setiap cabang berbeda-beda, yang perlu diperhitungkan dalam desain sistem agar tidak terjadi kelebihan beban pada cabang tertentu.
Menghitung Rangkaian Seri Paralel: Contoh Praktis
Mari kita coba menerapkan pemahaman kita dengan beberapa contoh perhitungan sederhana. Misalnya, kita memiliki tiga buah hambatan identik yang dirangkai paralel dengan hambatan total 0,75 ohm. Berapa nilai masing-masing hambatan? Karena ketiga hambatan identik, kita bisa menuliskan persamaannya sebagai: 1/0,75 = 1/R + 1/R + 1/R = 3/R. Dari sini, kita bisa menghitung R = 3 × 0,75 = 2,25 ohm. Jadi, setiap hambatan memiliki nilai 2,25 ohm.
Contoh lain untuk rangkaian seri: ada tiga hambatan dengan nilai 2 ohm, 3 ohm, dan 5 ohm yang dirangkai seri dengan tegangan total 24 volt. Berapa arus yang mengalir? Pertama, kita hitung hambatan total: R_total = 2 + 3 + 5 = 10 ohm. Kemudian, menggunakan hukum Ohm (I = V/R), kita dapat: I = 24/10 = 2,4 ampere. Sederhana, bukan? Perhitungan-perhitungan ini mungkin terlihat rumit di awal, tapi dengan latihan yang cukup, kamu akan terbiasa dan bahkan bisa melakukannya tanpa kalkulator untuk angka-angka sederhana.
Aplikasi Nyata dalam Kehidupan Sehari-hari
Sekarang, mari kita lihat bagaimana kedua jenis rangkaian ini diterapkan dalam kehidupan nyata. Rangkaian seri paling sering kita temui pada lampu hias atau lampu pohon natal. Kamu pasti pernah mengalami situasi di mana seluruh rangkaian lampu mati hanya karena satu bola lampu yang rusak atau longgar. Ini adalah contoh sempurna dari kelemahan rangkaian seri. Namun, rangkaian seri juga memiliki aplikasi yang sangat berguna. Misalnya, dalam susunan baterai pada senter atau remote control, baterai-baterai disusun seri untuk meningkatkan tegangan total. Jika satu baterai 1,5 volt, maka dua baterai seri akan menghasilkan 3 volt, tiga baterai menghasilkan 4,5 volt, dan seterusnya.
Di sisi lain, hampir semua instalasi listrik di rumah, kantor, atau gedung menggunakan rangkaian paralel. Coba perhatikan rumahmu, kamu bisa menyalakan lampu di ruang tamu tanpa harus menyalakan lampu di kamar tidur. Kamu juga bisa mematikan TV tanpa memengaruhi kulkas yang terus menyala. Semua ini dimungkinkan karena setiap perangkat terhubung secara paralel ke sumber listrik utama. Lampu lalu lintas juga menggunakan prinsip rangkaian paralel. Bayangkan jika lampu lalu lintas dipasang seri, jika satu lampu merah mati, semua lampu di persimpangan itu akan mati! Tentu ini sangat berbahaya dan tidak efisien.
Dalam dunia elektronik modern, kita sering menemukan kombinasi seri-paralel atau yang disebut rangkaian campuran. Panel surya, misalnya, menggunakan kombinasi ini. Beberapa sel surya disusun seri untuk meningkatkan tegangan, dan kelompok-kelompok seri ini kemudian disusun paralel untuk meningkatkan arus. Hasilnya adalah sistem yang efisien dan dapat menghasilkan daya yang cukup besar. Sistem audio juga memanfaatkan kombinasi rangkaian ini. Pada speaker aktif, berbagai komponen seperti tweeter (untuk suara tinggi) dan woofer (untuk bass) diatur sedemikian rupa menggunakan kombinasi seri-paralel untuk menghasilkan kualitas suara yang optimal.
Aspek Keselamatan dalam Pemilihan Konfigurasi
Pemilihan jenis rangkaian bukan hanya soal efisiensi, tetapi juga sangat berkaitan dengan keselamatan. Dalam instalasi listrik rumah tangga, misalnya, penggunaan rangkaian paralel menjadi pilihan utama bukan tanpa alasan. Selain faktor kepraktisan, aspek keamanan menjadi pertimbangan utama. Salah satu komponen keamanan yang penting dalam rangkaian listrik adalah sekering atau circuit breaker. Alat ini berfungsi untuk memutus aliran listrik secara otomatis ketika terjadi beban berlebih atau korsleting.
Dalam rangkaian paralel, sekering biasanya dipasang di jalur utama sebelum bercabang ke berbagai perangkat. Dengan demikian, jika terjadi masalah pada salah satu cabang, hanya cabang tersebut yang akan terputus sementara cabang lain tetap aman. Pemilihan kabel yang tepat juga sangat krusial untuk keselamatan. Kabel yang terlalu tipis untuk mengalirkan arus yang besar dapat menyebabkan panas berlebih dan berpotensi menimbulkan kebakaran. Pada rangkaian paralel, perhitungan arus total harus dilakukan dengan cermat karena arus yang mengalir di jalur utama adalah penjumlahan dari semua arus di cabang-cabang.
Dalam rangkaian seri, meskipun arus yang mengalir sama di setiap komponen, jika salah satu komponen mengalami kerusakan seperti korsleting internal, komponen tersebut bisa menjadi sangat panas dan berbahaya. Inilah salah satu alasan mengapa rangkaian seri jarang digunakan untuk beban daya besar atau aplikasi yang berhubungan dengan keselamatan. Grounding atau pembumian juga merupakan aspek keamanan yang tidak boleh diabaikan. Pada sistem rangkaian paralel di rumah, jalur pembumian memastikan bahwa jika terjadi kebocoran arus, listrik akan mengalir ke tanah daripada melalui tubuh manusia. Ini adalah standar keamanan yang wajib diterapkan dalam setiap instalasi listrik modern.
Pentingnya Pemahaman Rangkaian Seri Paralel dalam Kehidupan Modern
Pemahaman yang baik tentang rangkaian seri paralel membantu kita menghindari kesalahan umum yang bisa membahayakan. Misalnya, menghubungkan terlalu banyak perangkat pada satu colokan (stop kontak) dapat menyebabkan beban berlebih pada rangkaian paralel tersebut. Meskipun setiap perangkat mungkin aman secara individual, total arus yang ditarik bisa melebihi kapasitas kabel dan sekering, yang berpotensi menyebabkan kebakaran. Pemahaman tentang rangkaian seri paralel bukan hanya penting bagi teknisi atau pelajar teknik, tetapi juga bermanfaat bagi setiap orang dalam kehidupan sehari-hari.
Dengan memahami prinsip dasar ini, kita bisa lebih bijak dalam menggunakan listrik, memahami mengapa sistem di rumah dirancang dengan cara tertentu, dan bahkan melakukan troubleshooting sederhana ketika ada masalah. Rangkaian seri memberikan kesederhanaan dalam pemasangan dan hemat biaya, cocok untuk aplikasi sederhana seperti lampu hias atau penyusunan baterai. Sementara itu, rangkaian paralel menawarkan keandalan dan fleksibilitas yang lebih tinggi, menjadikannya pilihan utama untuk instalasi listrik rumah tangga dan komersial. Kombinasi keduanya menghadirkan solusi yang dapat disesuaikan dengan berbagai kebutuhan spesifik.
Yang paling penting, pemilihan dan pemasangan rangkaian harus selalu mempertimbangkan aspek keselamatan. Penggunaan komponen yang tepat, perhitungan yang akurat, dan penerapan standar keamanan yang benar akan memastikan sistem listrik tidak hanya berfungsi dengan baik tetapi juga aman digunakan dalam jangka panjang. Dengan perkembangan teknologi yang terus berjalan, konsep dasar rangkaian seri dan paralel tetap menjadi fondasi yang tidak tergantikan. Dari sistem sederhana hingga perangkat elektronik paling canggih, prinsip-prinsip ini terus diterapkan dan dikembangkan. Memahaminya dengan baik adalah langkah awal untuk bisa berkontribusi dalam dunia yang semakin bergantung pada teknologi listrik dan elektronika. Semoga bermanfaat dan selamat berkarya!
