Memahami Breadboard dalam Elektronika dan Fungsinya untuk Pemula
- Atista Dwi zahra
- Sep 18
- 3 min read
Dalam dunia elektronika modern, breadboard merupakan salah satu komponen paling fundamental yang wajib dikuasai oleh setiap praktisi elektronika, baik pemula maupun profesional. Alat sederhana namun sangat berguna ini memungkinkan siapa saja untuk membuat prototipe rangkaian elektronik dengan cepat dan mudah tanpa perlu melakukan penyolderan komponen.
Definisi dan Sejarah Breadboard
Breadboard adalah papan berlubang yang berfungsi untuk menempatkan dan menyusun piranti atau komponen-komponen elektronika menjadi rangkaian elektronika tanpa penyolderan. Nama "breadboard" sendiri berasal dari masa lalu ketika para insinyur elektronika menggunakan papan pemotong roti yang sebenarnya untuk membuat rangkaian elektronik sederhana.
Secara konstruksi, breadboard terbuat dari bahan plastik berkualitas tinggi dan di dalamnya terdapat konektor-konektor logam yang dapat menjepit kaki-kaki piranti atau komponen maupun ujung-ujung kabel yang dirangkai. Hubungan antar piranti atau komponen yang satu dengan komponen elektronika lainnya pada breadboard dilakukan melalui kawat atau kabel jumper yang dapat dengan mudah dipasang dan dilepas.
Fungsi dan Keunggulan Breadboard
Breadboard memiliki beberapa fungsi utama dalam dunia elektronika. Pertama, sebagai media prototyping yang memungkinkan pengembangan rangkaian elektronik secara cepat dan efisien. Kedua, sebagai alat pembelajaran yang ideal bagi siswa dan mahasiswa yang mempelajari komponen-komponen elektronika. Ketiga, sebagai platform pengujian rangkaian sebelum dibuat secara permanen pada PCB.
Keunggulan utama breadboard terletak pada fleksibilitasnya. Rangkaian dapat dengan mudah dimodifikasi, komponen dapat diganti tanpa merusak papan, dan kesalahan dalam rangkaian dapat diperbaiki dengan cepat. Hal ini sangat berbeda dengan rangkaian yang sudah disolder pada PCB, dimana perubahan memerlukan proses yang lebih rumit dan berisiko merusak komponen.
Prinsip Kerja dan Struktur Breadboard

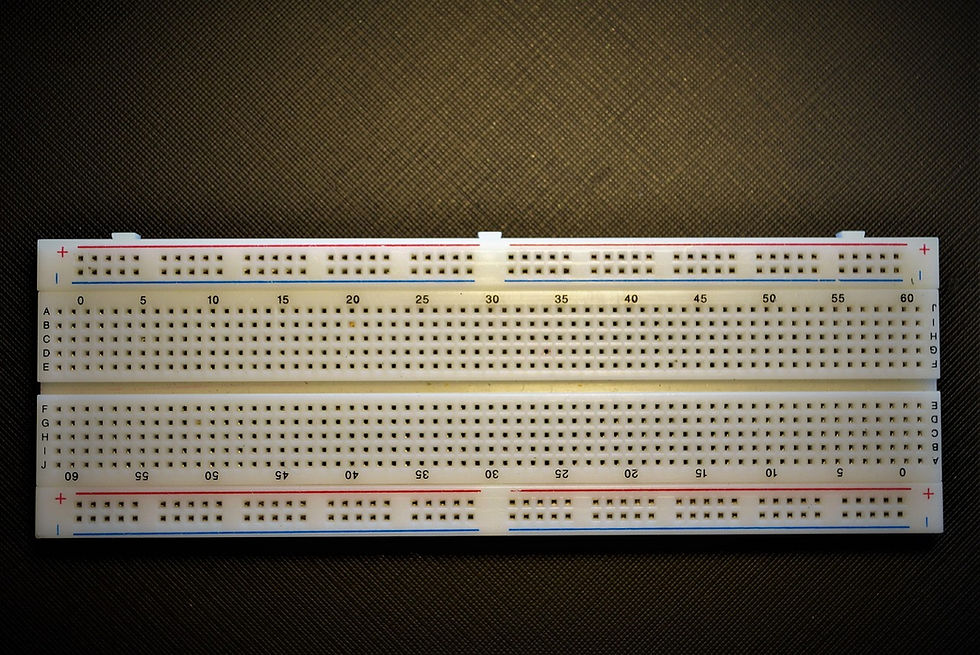

Breadboard memiliki organisasi kelistrikan khusus yang perlu dipahami untuk penggunaan yang optimal. Setiap lima lubang berturut-turut pada baris yang sama dihubungkan bersama secara internal. Demikian pula kolom vertikal besar dengan garis merah dan kolom vertikal berdekatan lainnya dengan garis biru atau hitam yang berfungsi sebagai jalur power supply.
Dalam breadboard standar, terdapat beberapa jalur yang dapat digunakan. Dua pasang jalur pada bagian bawah dan atas terkoneksi secara horizontal sampai bagian tengah breadboard. Jalur ini berfungsi sebagai jalur power dan jalur ground. Untuk lima lubang yang ada di bagian tengah komponen, digunakan sebagai lokasi perakitan komponen aktif seperti IC, transistor, dan komponen lainnya.
Cara Menggunakan Breadboard dengan Benar
Penggunaan breadboard yang tepat dimulai dengan persiapan komponen dan perencanaan rangkaian. Langkah pertama adalah menyiapkan semua komponen yang diperlukan seperti resistor, transistor, LED, dan komponen lainnya. Pastikan semua kaki komponen dalam kondisi lurus dan bersih. Tempatkan komponen pada breadboard dengan menggunakan kaki atau pin komponen. Untuk memasukkan komponen, tekan secara perlahan kaki komponen ke dalam lubang breadboard.
Jika kaki komponen bengkok, luruskan terlebih dahulu menggunakan tang kecil. Gunakan kabel jumper untuk menghubungkan antar komponen sesuai dengan skema rangkaian yang direncanakan. Pastikan menggunakan kabel jumper yang tepat dan berkualitas baik. Gunakan warna kabel jumper yang berbeda untuk memudahkan identifikasi jalur rangkaian. Misalnya, gunakan kabel merah untuk jalur positif (+), kabel hitam untuk jalur negatif (-), dan warna lain untuk jalur sinyal.
Tips Membuat Rangkaian Rapi dan Efektif
Untuk mendapatkan hasil rangkaian yang rapi dan mudah dipahami, ikuti beberapa tips berikut. Pertama, rencanakan tata letak komponen sebelum mulai memasang. Gambar skema rangkaian terlebih dahulu dan tentukan posisi setiap komponen pada breadboard. Kedua, gunakan kabel jumper dengan panjang yang sesuai. Kabel yang terlalu panjang akan membuat rangkaian terlihat berantakan, sementara kabel yang terlalu pendek akan sulit dipasang.
Ketiga, kelompokkan komponen sejenis pada area yang sama untuk memudahkan troubleshooting jika terjadi masalah. Keempat, selalu periksa koneksi sebelum memberikan power pada rangkaian. Pastikan tidak ada short circuit atau koneksi yang salah. Kelima, dokumentasikan rangkaian yang sudah dibuat dengan foto atau sketsa untuk referensi di kemudian hari.
Saatnya Menguasai Breadboard untuk Masa Depan Elektronika Anda
Breadboard merupakan komponen fundamental dalam elektronika yang menawarkan solusi praktis untuk prototyping dan pembelajaran rangkaian elektronik. Dengan memahami prinsip kerja, fungsi, dan cara penggunaan yang benar, breadboard dapat menjadi alat yang sangat powerful dalam pengembangan proyek elektronika.
Kemampuan untuk membuat rangkaian tanpa solder, fleksibilitas dalam modifikasi, dan kemudahan dalam troubleshooting menjadikan breadboard sebagai pilihan utama bagi para praktisi elektronika. Dengan menerapkan tips dan teknik yang tepat, siapa pun dapat memanfaatkan breadboard secara maksimal untuk berbagai keperluan elektronika, mulai dari pembelajaran dasar hingga pengembangan prototipe yang kompleks. Semoga bermanfaat dan selamat berkarya!
