Integrated Circuit (IC): Otak di Balik Rangkaian Elektronika
Dalam era teknologi modern saat ini, hampir setiap perangkat elektronik yang kita gunakan sehari-hari mengandung komponen penting yang disebut Integrated Circuit atau IC. Dari smartphone yang kita gunakan untuk berkomunikasi, komputer untuk bekerja, hingga peralatan rumah tangga seperti mesin cuci dan kulkas; semuanya bergantung pada komponen elektronik canggih ini. IC telah merevolusi dunia elektronika dengan mengintegrasikan ribuan bahkan jutaan komponen menjadi satu chip berukuran kecil. Ini menjadikannya otak di balik hampir semua rangkaian elektronika modern.
Pengertian Integrated Circuit

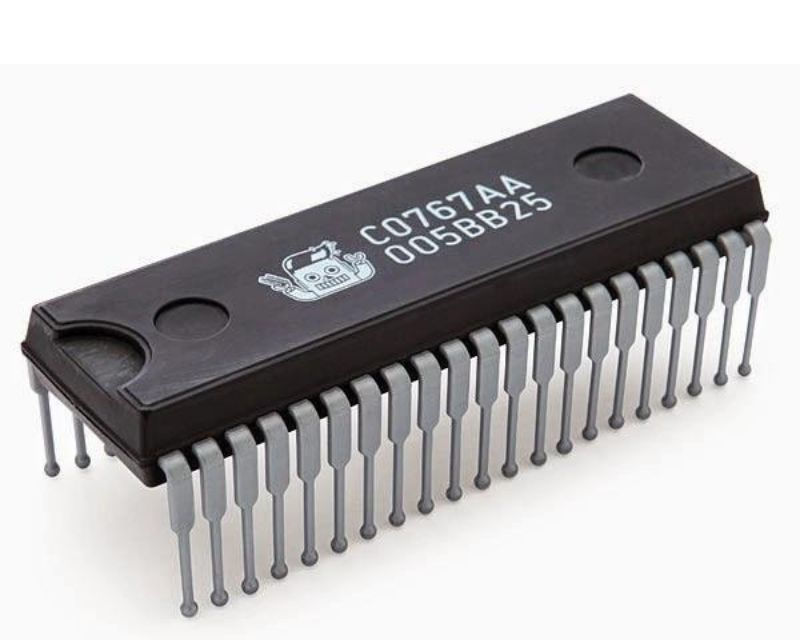

Integrated Circuit atau yang sering disingkat IC adalah komponen elektronika aktif yang terdiri dari gabungan ratusan, ribuan, bahkan jutaan transistor, resistor, kapasitor, dan dioda yang diintegrasikan menjadi sebuah rangkaian elektronika dalam kemasan kecil. Dalam bahasa Indonesia, IC sering diterjemahkan sebagai sirkuit terpadu. Bahan utama yang membentuk sebuah IC adalah bahan semikonduktor, dengan silikon menjadi bahan yang paling sering digunakan dalam teknologi fabrikasi IC.
Sejarah IC dimulai pada tahun 1958 ketika Jack Kilby, yang bekerja untuk Texas Instruments, berhasil menciptakan sirkuit terintegrasi pertama. Tidak lama kemudian, setengah tahun berikutnya, Robert Noyce berhasil melakukan fabrikasi IC dengan sistem interkoneksi pada sebuah chip silikon. Penemuan ini menjadi salah satu perkembangan teknologi paling signifikan pada abad ke-20, yang mengubah wajah industri elektronika secara fundamental.
Sebelum ditemukannya IC, peralatan elektronika umumnya menggunakan tabung vakum sebagai komponen utama. Tabung ini kemudian digantikan oleh transistor yang memiliki ukuran lebih kecil. Namun, untuk merangkai sebuah rangkaian elektronika yang rumit dan kompleks, diperlukan komponen transistor dalam jumlah banyak, yang membuat ukuran perangkat elektronika menjadi besar dan kurang cocok untuk dibawa berpergian.
Fungsi IC dalam Rangkaian Elektronika
IC memiliki berbagai fungsi vital dalam rangkaian elektronika modern. Komponen ini berfungsi sebagai pengendali utama yang mengatur berbagai operasi dalam sebuah perangkat elektronik. Fungsi-fungsi tersebut meliputi penguat sinyal yang memperkuat sinyal lemah menjadi lebih kuat, pengolahan data digital yang memproses informasi dalam bentuk biner, serta sebagai gerbang logika yang mengendalikan aliran data dalam rangkaian digital.
Selain itu, IC juga berfungsi sebagai regulator tegangan yang menstabilkan tegangan untuk komponen elektronik lainnya. Ini memastikan perangkat bekerja dengan tegangan yang tepat. IC dapat berfungsi sebagai penguat operasional yang melakukan berbagai operasi matematis pada sinyal analog. IC juga berfungsi sebagai media penyimpanan data dalam bentuk memori yang menyimpan informasi penting untuk operasi perangkat.
Dalam aplikasinya, IC berperan sebagai otak dalam sebuah peralatan elektronika. Sebagai contoh, IC yang berfungsi sebagai otak pada komputer, yang disebut mikroprosesor, terdiri dari 16 juta transistor. Jumlah tersebut belum termasuk komponen-komponen elektronika lainnya. Ini menunjukkan betapa kompleks dan pentingnya peran IC dalam perangkat elektronik modern.
Jenis-Jenis Integrated Circuit
Integrated circuit dapat dibedakan menjadi beberapa jenis berdasarkan aplikasi dan fungsinya. Pemahaman terhadap jenis-jenis IC ini penting untuk memilih komponen yang tepat dalam merancang rangkaian elektronika.
1. IC Linear (IC Analog)
IC Linear atau yang juga disebut IC Analog adalah jenis IC yang bekerja dengan memproses sinyal analog yang bervariasi secara kontinu. Jenis IC ini umumnya berfungsi sebagai penguat daya yang memperkuat sinyal audio untuk sistem suara, penguat sinyal, penguat operasional yang melakukan berbagai operasi matematis, penguat sinyal mikro, serta penguat RF dan IF.
Fungsi lain dari IC Linear termasuk sebagai voltage comparator yang membandingkan dua sinyal analog, multiplier untuk operasi perkalian, penerima frekuensi radio, dan regulator tegangan yang menstabilkan tegangan output. Contoh populer IC Linear adalah seri LM741 yang merupakan Op-Amp dan LM7805 yang merupakan regulator tegangan 5V.
IC Digital
IC Digital bekerja dengan sinyal digital yang hanya memiliki dua keadaan, yaitu "tinggi" dan "rendah", atau dalam kode biner dilambangkan dengan "1" dan "0". IC Digital adalah rangkaian switching yang tegangan input dan outputnya hanya memiliki dua level.
IC Digital umumnya berfungsi sebagai flip-flop yang menyimpan informasi digital sementara, gerbang logika yang melakukan operasi logika dasar seperti AND, OR, NOT, timer untuk pengaturan waktu, counter untuk menghitung pulsa, multiplexer untuk menggabungkan sinyal digital, calculator untuk operasi perhitungan, memory untuk penyimpanan data, clock untuk menghasilkan sinyal detak, mikroprosesor sebagai unit pemrosesan pusat, dan mikrokontroler yang merupakan komputer kecil dalam satu chip. Contoh IC Digital yang umum digunakan adalah seri 74xx untuk TTL dan 40xx untuk CMOS.
Contoh Penggunaan IC pada Perangkat Elektronik
IC telah menjadi komponen integral dari hampir semua perangkat elektronik yang kita gunakan dalam kehidupan sehari-hari. Penggunaan IC sangat luas dan mencakup berbagai bidang teknologi. Dalam perangkat komunikasi seperti smartphone, IC digunakan sebagai prosesor yang menjalankan sistem operasi dan aplikasi, IC RF untuk komunikasi nirkabel, IC kamera untuk memproses gambar dari sensor kamera, IC audio untuk mengolah sinyal suara, IC charging untuk mengatur pengisian baterai, IC power untuk manajemen daya, serta IC Flash untuk penyimpanan data.
Pada komputer dan laptop, IC memainkan peran krusial sebagai CPU yang menjalankan instruksi program, GPU yang memproses grafis untuk tampilan visual, chipset yang mengatur komunikasi antar komponen, serta IC memori dalam bentuk RAM, ROM, dan SSD untuk menyimpan data dan program. Peralatan rumah tangga modern juga sangat bergantung pada IC. Mesin cuci menggunakan IC untuk mengontrol siklus pencucian dan pengering, microwave menggunakan IC untuk mengatur daya dan waktu pemanasan, kulkas menggunakan IC untuk mengontrol suhu dan sistem defrost, sedangkan AC menggunakan IC untuk mengatur suhu dan efisiensi energi.
Dalam industri otomotif, kendaraan modern sarat dengan IC untuk berbagai fungsi seperti Engine Control Unit yang mengoptimalkan kinerja mesin, sistem keamanan seperti airbag, ABS, dan kontrol traksi, sistem infotainment untuk audio, navigasi dan konektivitas, serta berbagai sensor untuk parkir, tekanan ban, dan konsumsi bahan bakar. Bahkan dalam perangkat medis, IC memainkan peran vital seperti pada alat pacu jantung yang mengatur detak jantung, peralatan MRI dan CT Scan untuk pemrosesan data pencitraan medis, monitor pasien untuk menganalisis dan menampilkan data vital, serta alat bantu dengar yang memproses dan memperkuat suara.
Keunggulan IC Dibanding Rangkaian Diskrit
Teknologi IC memiliki sejumlah keunggulan signifikan dibandingkan dengan rangkaian diskrit yang menggunakan komponen-komponen terpisah. Keunggulan-keunggulan ini menjadikan IC sebagai pilihan utama dalam desain rangkaian elektronika modern.
Pertama, dari segi ukuran, IC jauh lebih kecil dan ringkas dibandingkan rangkaian diskrit. Ribuan bahkan jutaan komponen dapat diintegrasikan dalam sebuah chip berukuran beberapa milimeter persegi, memungkinkan pembuatan perangkat elektronik yang sangat compact dan portabel. Hal ini sangat kontras dengan rangkaian diskrit yang memerlukan banyak ruang untuk menempatkan komponen-komponen individual.
Kedua, IC lebih ringan dan lebih portabel. Karena ukurannya yang kecil, perangkat yang menggunakan IC menjadi lebih mudah dibawa. Ini adalah alasan mengapa kita sekarang memiliki laptop yang ringan, smartphone yang bisa masuk kantong, dan berbagai perangkat wearable. Ketiga, konsumsi daya IC jauh lebih rendah dibandingkan dengan rangkaian diskrit. Efisiensi energi yang tinggi ini sangat penting terutama untuk perangkat bertenaga baterai. Ini memungkinkan smartphone dan laptop kita bertahan lebih lama dengan sekali pengisian.
Keempat, IC memiliki tingkat keandalan yang lebih tinggi dengan tingkat kegagalan yang rendah. Semua komponen terintegrasi dalam satu chip, sehingga kemungkinan kegagalan koneksi antar komponen berkurang drastis. Selain itu, IC diproduksi dalam lingkungan yang terkontrol dengan standar kualitas tinggi. Kelima, kecepatan operasi IC jauh lebih tinggi karena jarak antar komponen yang sangat dekat. Ini mengurangi delay signal dan memungkinkan pemrosesan data yang lebih cepat, yang sangat penting untuk aplikasi yang membutuhkan komputasi berkecepatan tinggi.
Keenam, dari segi ekonomi, meskipun biaya pengembangan awal IC cukup tinggi, biaya produksi massal menjadi lebih murah per unit. Ini membuat perangkat elektronik menjadi lebih mudah diakses bagi konsumen. Ketujuh, IC lebih mudah diperbaiki atau diganti. Ketika terjadi kerusakan, cukup mengganti satu chip IC daripada harus mencari dan mengganti banyak komponen individual dalam rangkaian diskrit.
Terakhir, IC dapat melakukan fungsi yang sangat kompleks dalam satu chip. Kemampuan untuk mengintegrasikan berbagai fungsi seperti pemrosesan, memori, dan input/output dalam satu chip memungkinkan terciptanya sistem elektronik yang sangat canggih namun tetap compact.
Masa Depan Teknologi Integrated Circuit
Perkembangan teknologi IC terus berlanjut dengan pesat, mendorong inovasi di berbagai bidang. Saat ini, proses pembuatan IC terus mengecil dari skala mikrometer ke nanometer. Proses 5nm sudah diproduksi massal, dengan penelitian mengarah ke 3nm dan bahkan 2nm. Miniaturisasi ini memungkinkan peningkatan jumlah transistor per chip sesuai Hukum Moore, peningkatan kinerja dan efisiensi energi, serta pengembangan perangkat yang lebih kecil dan portabel.
Untuk mengatasi batasan miniaturisasi 2D, industri beralih ke arsitektur 3D dengan menumpuk beberapa chip dalam satu paket. Ini menggunakan teknologi Through-Silicon Via yang memungkinkan koneksi vertikal antar lapisan, meningkatkan densitas komponen dan mengurangi latensi. Hal yang perlu diingat adalah bahwa IC merupakan komponen elektronika aktif yang sangat sensitif terhadap pengaruh Electrostatic Discharge. Oleh karena itu, diperlukan penanganan khusus untuk mencegah kerusakan pada IC. Dalam proses manufaktur maupun instalasi, teknisi harus menggunakan peralatan anti-statis dan mengikuti prosedur penanganan yang tepat.
Perkembangan teknologi integrated circuit akan terus membawa perubahan besar dalam hidup kita. Dari komputasi kuantum yang menjanjikan revolusi dalam pemrosesan informasi, neuromorphic computing yang terinspirasi dari cara kerja otak manusia, hingga integrasi dengan teknologi baru seperti IoT, 5G, dan kecerdasan buatan; IC akan tetap menjadi komponen kunci yang menggerakkan inovasi teknologi masa depan. Dengan semua keunggulan yang dimilikinya dibanding rangkaian diskrit, IC akan terus memainkan peran vital sebagai otak. Semoga bermanfaat dan selamat berkarya!
