7 Software Simulasi Rangkaian Elektronik Gratis Terbaik untuk Pembelajaran dan Pengembangan
- Atista Dwi zahra
- 1 day ago
- 3 min read
Pentingnya Simulasi dalam Pembelajaran Elektronika
Komponen elektronika adalah komponen yang paling kompleks dan sensitif, tak jarang terjadi kerusakan apabila komponen yang digunakan tak sesuai semestinya, misalkan kelebihan daya, arus, short, dll. Sebelum merangkai rangkaian elektronika secara langsung pada breadboard atau PCB, alangkah lebih baik jika dilakukan simulasi terlebih dahulu. Tujuannya agar dapat mengurangi potensi kerusakan rangkaian elektronika dan tentunya juga dapat membantu merinci komponen yang harus digunakan.
Maka dari itu software simulasi dapat membantu proses merancang rangkaian elektronika sebelum dipatenkan langsung pada komponen. Bukan hanya itu, kitapun dapat menggunakan perangkat elektronika yang tidak dapat kita jangkau (beli dan dijumpai) seperti halnya osiloskop dalam software simulasi tersebut.
Kriteria Software Simulasi Ringan dan Berkualitas
Dalam memilih software simulasi rangkaian elektronik yang tepat, terdapat beberapa kriteria penting yang perlu dipertimbangkan. Software yang baik harus memiliki interface yang user-friendly, library komponen yang lengkap, kemampuan simulasi yang akurat, dan tentunya ringan saat dijalankan pada berbagai spesifikasi komputer.
Dalam pembuatan rangkaian elektronika terdapat sebuah alat yang biasa digunakan untuk mencoba rangkaian tersebut sebelum diaplikasikan dan dibuat, alat tersebut merupakan simulator rangkaian elektronika. Simulator ini juga dapat digunakan untuk melakukan analisa antara perhitungan dari simulator dengan rangkaian yang sesungguhnya.
Daftar 7 Software Simulasi Terbaik dan Fitur Unggulan
1. Proteus ISIS
Proteus ISIS merupakan aplikasi yang saat ini menjadi yang terbaik dan paling direkomendasikan, selain dari library komponen yang lengkap dan bahkan bisa kita tambahkan, aplikasi ini juga dapat mensimulasikan semua rangkaian yang kita buat, aplikasi ini dilengkapi dengan text editor yang bisa kita gunakan untuk programming mikrokontroler. Software ini memungkinkan pengguna untuk melakukan PCB layout sekaligus simulasi microcontroller seperti ATmega328.

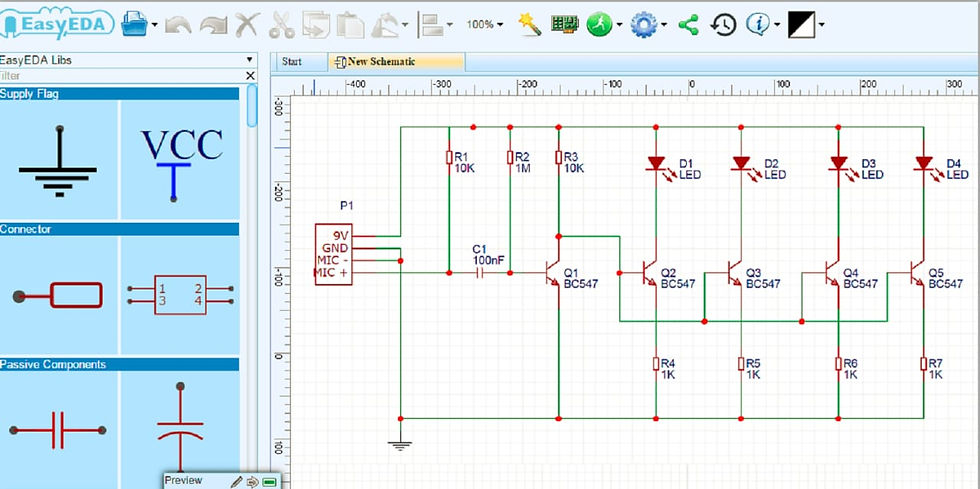

2. EasyEDA
EasyEDA dapat menjadi alternatif penggunaan simulator secara gratis menggantikan proteus. Pada penggunaan secara gratis EasyEDA memiliki kelebihan yaitu dapat menyimpan design hasil simulasi. Selain itu EasyEDA juga memiliki library yang komplit memudahkan untuk membuat berbagai macam desain dan mensimulasikannya.

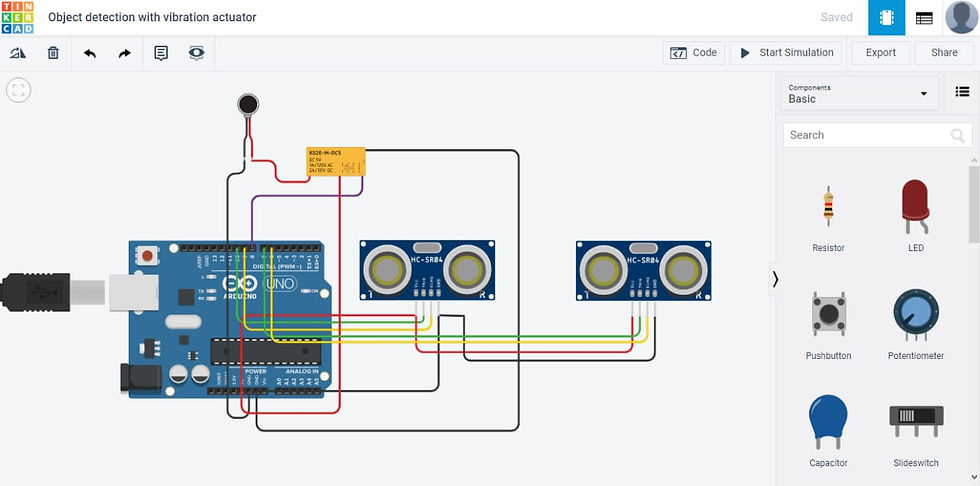

3. Autodesk Tinkercad
Autodesk Tinkercad atau biasa dikenal dengan Tinkercad merupakan software simulasi dan desain rangkaian dari Autodesk yang dapat digunakan secara online. User cukup melakukan log in dengan email ataupun membuat akun baru akan langsung dapat menggunakan platform satu ini.
4. Electronics WorkBench (EWB)
Electronics Workbench atau yang sering dikenal dengan EWB merupakan aplikasi yang tidak jauh berbeda dengan LiveWire. Aplikasi ini sangat mudah untuk digunakan, ditambah dengan beberapa feature yang lebih lengkap seperti adanya simulasi osiloskop, spektrum analizer, dan function generator.
5. NI Multisim
NI Multisim merupakan aplikasi yang masih satu pengembangan dengan EWB, bisa dikatakan aplikasi ini adalah pengembangan versi terbaru yang lebih lengkap dari versi EWB yang sebelumnya. Aplikasi ini dilengkapi dengan komponen-komponen yang memiliki fungsi yang sama dengan aslinya, begitupun dengan perangkat elektronika seperti osiloskop, function generator, spektrum analizer, dll.
6. Fritzing
Fritzing merupakan aplikasi berbasis free software yang dapat kita unduh secara gratis. Aplikasi ini berfungsi untuk membuat sebuah skema rangkaian elektronika secara nyata (real) karena komponen yang berada pada rangkaian tersebut digambarkan dengan sangat mirip dengan komponen aslinya.
7. EveryCircuit
Every Circuit merupakan aplikasi multi OS yang dijalankan menggunakan Browser, untuk smartphone Android dan iOS dapat juga mendownload secara gratis di Play Store atau App Store.
Analisis Kelebihan dan Kekurangan
Proteus ISIS
Kelebihan:
Library komponen lengkap dan dapat ditambahkan
Simulasi microcontroller tersedia
Fitur PCB design terintegrasi
Text editor untuk programming
Kekurangan:
Tidak dapat menyimpan hasil desain dan tidak dapat melakukan simulasi VIM / simulasi program dengan microcontrollers pada versi gratis
EasyEDA
Kelebihan:
Dapat menyimpan design hasil simulasi dan memiliki library yang komplit
Gratis dengan fitur lengkap
Interface yang user-friendly
Kekurangan:
EasyEDA tidak memiliki fitur simulator microcontroller
Fritzing
Kelebihan:
Memiliki keunggulan pada tampilan komponen yang tersedia karena memiliki tampilan yang mirip dengan aslinya
Dapat mendesain PCB Layout
Open source dan gratis
Kekurangan:
Tidak dapat digunakan untuk melakukan simulasi dari rangkaian yang telah dibuat
Rekomendasi Software Terbaik untuk Berbagai Kebutuhan
Software simulasi rangkaian elektronik yang telah dibahas memiliki karakteristik dan keunggulan masing-masing. Untuk pemula yang baru belajar elektronika, Tinkercad dan EasyEDA menjadi pilihan terbaik karena mudah digunakan dan gratis. Sementara untuk kebutuhan profesional dan pengembangan yang lebih advanced, Proteus ISIS tetap menjadi standar industri meskipun berbayar.
Terdapat beberapa simulator rangkaian elektronika, beberapa memiliki kelebihan dan kekurangan masing-masing. Pemilihan software yang tepat sangat bergantung pada kebutuhan spesifik, tingkat keahlian pengguna, dan budget yang tersedia. Yang terpenting adalah memulai dengan simulasi sebelum membuat rangkaian fisik untuk menghindari kerusakan komponen dan pemborosan biaya. Semoga bermanfaat dan selamat berkarya!
